6Ж9П-Е

60.00

В наличии лишь 1

Описание

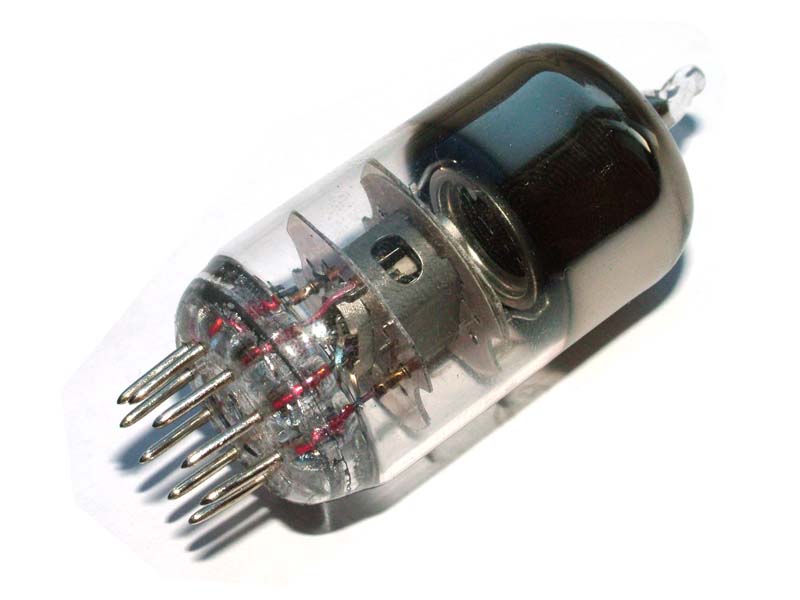

6Ж9П-Е

Пентод высокой частоты с короткой характеристикой.

Предназначен для широкополосного усиления напряжения высокой частоты.

Лампа выполнена в стеклянном пальчиковом корпусе с 9-ю выводами и работает в любом положении. Катод оксидный косвенного накала. Цоколь — РШ8.

Параметры лампы 6Ж9П-Е:

(номинальный режим)
Напряжение накала 6,3В
Напряжение анода 150В
Напряжение второй сетки 150В
Ток накала 300±25мА
Ток анода 15±4мА
Ток второй сетки 1,6..3,1мА
Крутизна характеристики 17,5±3,5мА/В
Сопротивление в цепи катода для автоматического смещения 80 ом
Обратный ток первой сетки 0,5мкА
Внутреннее сопротивление 80..310Ком
Входная ёмкость 7,8±0,8пФ
Выходная ёмкость 2,7±0,4пФ
Проходная ёмкость <0,03пФ
Ёмкость катод-подогреватель <6,5пФ
Срок службы >5000ч

Функциональный тип пентод
Фактическая маркировка 6Ж9П-Е Сделано в СССР
Материал корпуса стекло
Метод монтажа в ламповую панель
Габаритные размеры L*W*H 55х21,5 mm
Высота корпуса 41 mm
Форма колбы цилиндрическая
Используемые панели ПЛ9-1кД-40; ПЛК9-Д40; ПЛ9-2кЭ-46

Предельные параметры лампы 6Ж9П-Е:

Напряжение накала 6,0..6,6В
Напряжение анода 160В
Напряжение второй сетки максимальное 150В
Напряжение первой сетки отрицательное 100В
Максимальная мощность на аноде 3,0Вт
Максимальная мощность на второй сетке 0,45Вт
Наибольшее напряжение между катодом и подогревателем
±100В
Максимальный ток катода 22мА
Максимальное сопротивление в цепи первой сетки 500Ком
Температура баллона +160°С



Выводы 6Ж9П-Е:

1,3 катод
2 первая сетка
4 накал
5 накал
6 не подключен
7 анод
8 третья сетка
9 вторая сетка



Детали

Вес 15 г
